Ремонт механизма складывания зеркал

[gary]

Достаточно распространенная болячка.
Дожди, мойки — вода попадая в механизм складывания зеркал вымывает смазку и кирдык пластиковой шестеренке. Порой народ льет внутрь WD-40 тем самым ускоряя процесс гибели заводской смазки. Сам механизм очень добротный, много железа, но одна единственная хлипкая пластиковая шестеренка может в один прекрасный момент навернуться. Либо с нее слизывает грани зубьев либо она трескается.
Можно прикупить зеркало в сборе с разбора (в районе 4000 российских на авито) и переставить механизм.
Я пошел более мазохистским, но практически копеешным путем.
Многие фото процесса ремонта и описание натырил в сети. Пардоньте.

Ремонт можно производить без снятия всего зеркала с двери т.е. без снятия дверной карты и рамки.

— Корпус желательно ещё закреплённым на авто выщелкнуть вперёд, снятым это сделать труднее, нужно большое усилие;

— Чтобы снять секло, надо дожать его вниз до образования щели, там будут доступны две верхние защелки, вытянуть зеркало, нижние защёлки отщёлкнуться сами;
— Штекеры выдёргивать аккуратно, придерживая у основания нагревательного элемента, что бы не оторвать;

Снять механизм регулировки зеркального элемента



Собственно механизм складывания

Корпус расковыриваем плоской отверткой

Стопорное кольцо удерживает мощную пружину. Берем головку на 27 и трещетку. Вдавливаем пружину и поворачиваем, чтобы пазы стопорного кольца совпали с выступами.
Ориентируемся на эти два отверстия, чтобы потом поставить механизм правильно.

Вандализм. Препарирование.

Вот эта самая пластиковая шестерня которая ломается

Ушлые американские братья из gruvenparts.com предлагают замену — усиленный моторчик и металлическую шестерню за $50. Либо механизм в сборе за $225.

На века



Кстати эти механизмы стоят на массе машин GM. На всяких тахах, эскалейдах. Позиционируется как GM trucks folding mirror repair kit.

Я пошел более бюджетным путем.
На одном ресурсе моделей для 3D печати я купил у одного араба STL файл шестерни за $2.6.
Один добрый человек напечатал мне пару и выслал из Минска почтой за символические $3.7.
Принтер с размером сопла 20 микрон. Печатал вроде 0,04 мм.

Немного пришлось шлифануть ту сторону которая была на столе принтера.

У новой шестеренки ширина зубьев в два раза больше.

Обильно все смазываем. Собираем в обратной последовательности. Радуемся.

У кого сдох моторчик вот номер===>

***************************************************************************************************************

STL модель шестеренки для членов клуба===>  https://yadi.sk/d/lP2h2w9_3aBBQE



Изменено 13 августа 2018 пользователем gary

[Maxim]

Ничего себе квест! Круто спасибо за отчет!

[5088043]

Да, заморочился)

[sniper12]

Вот это действительно ремонт руками и головой

Sent from my AUM-L41 using Cadillac Team Russia mobile app

[Alex_Gucci]

Очень круто расписал!
буду пробовать курочить)


Sent from my iPhone using Cadillac Team Russia mobile app

[Maxim]

28 минут назад, Alex_Gucci сказал:

Очень круто расписал!
буду пробовать курочить)


Sent from my iPhone using Cadillac Team Russia mobile app

тоже фоткай все подробно и сюды выкладывай свои результаты!



[gary]

Ребята! Важный момент! При печати шестерни, выбирайте "правильный" исходный материал! Моя шестеренка лопнула ВДОЛЬ (!) зубьев ровно через год использования. Но у нас в РБ в это лето было достаточно жарко (до +32). Сетую на аномальную температурую В итоге, перепечатал из Naylon (первый вариант из ABS). Установил пару месяцев назад - пока гуд.

[sed0ff]

https://aliexpress.ru/item/1005005785730368.html

Интересно, а это то самое, что америкашки по 50 баксов продают?

Сравнил картинки деталек из Алика и от американцев. Вывод: китайцы точнее повторяют оригинал.

Закажу парочку. Проверю на деле.

Еще вот такую картинку нашел. Вроде бы то же самое.



Но!.. Это деталь от Hyundai/Kia. Так что доноров запчастей намного проще будет искать.

Изменено 5 марта пользователем sed0ff
!

[sed0ff]

Но!.. Это деталь от Hyundai/Kia. Так что доноров запчастей намного проще будет искать.

[Maxim]

18 минут назад, sed0ff сказал:

Интересно, а это то самое, что америкашки по 50 баксов продают?

думаю да, я это на али покупал еще очень давно!

[Сергей Николаевич]

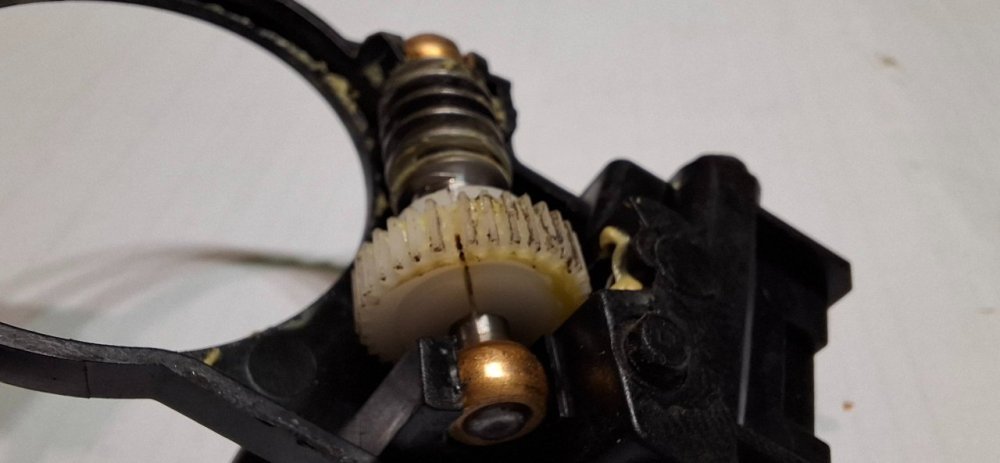

Вчера обнаружил что правое зеркало болтается , сильно люфтит и горизонтально и вертикально . Попробовал сложить только чуть дёрнулось и всё. Значит шестерня развалилась ? Я их пару лет не складывал и не раскладывал . .

Или у меня пружина лопнула . Или мне сломали прохожие на стоянке ?  Само зеркало работает , регулируется с кнопки

[Maxim]

7 часов назад, Сергей Николаевич сказал:

Вчера обнаружил что правое зеркало болтается , сильно люфтит и горизонтально и вертикально . Попробовал сложить только чуть дёрнулось и всё. Значит шестерня развалилась ? Я их пару лет не складывал и не раскладывал . .

Или у меня пружина лопнула . Или мне сломали прохожие на стоянке ?  Само зеркало работает , регулируется с кнопки

из сообщения не понял, что сломалось, что работает)

[Сергей Николаевич]

3 часа назад, Maxim сказал:

из сообщения не понял, что сломалось, что работает)

Зеркало не складывается и болтается

[Maxim]

5 часов назад, Сергей Николаевич сказал:

Зеркало не складывается и болтается

понял, не сталкивался с таким

[Сергей Николаевич]

Сегодня ,  если хорошая погода будет , пойду разбирать , по инструкции

[Сергей Николаевич]

Бывалые говорят , что металлические шестерни работать не будут, будут коротить на массу. Над искать с пластиковой шестернёй

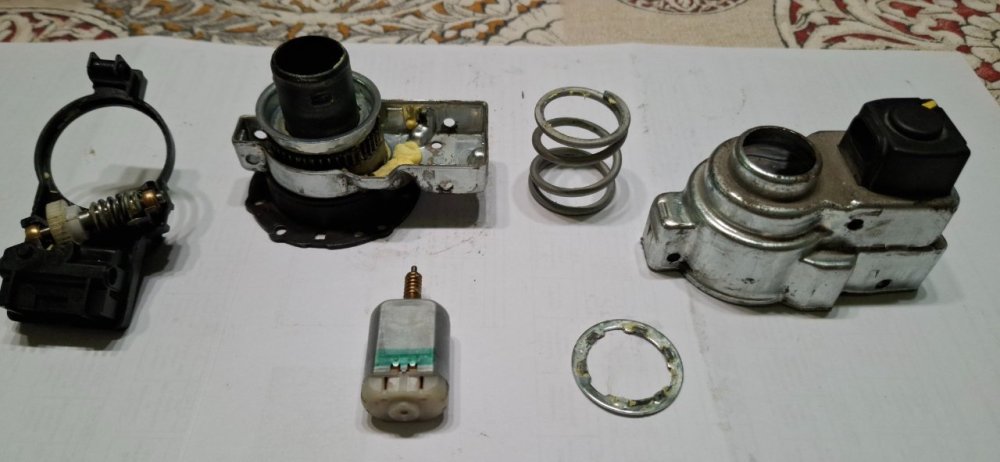

Я свой блок отдал электрику он завтра разберёт и сделает  замеры червяка и шестерни .

[Сергей Николаевич]

Вот, пришёл правильный червяк с шестернёй, пуля в пулю как родной.

Собирать проще чем разбирать . При сборке не потеряйте колечко и шайбочку на кончике червяка моторчика.

Собирайте корпус , что бы совпали метки как на последнем фото.

[Сергей Николаевич]

https://aliexpress.ru/item/1005005122245392.html?spm=a2g2w.favourites.mywishlist.175.5c4d4aa6bHKSKT&sku_id=12000035937587388

Рекомендую

Всё поставил всё работает
