Мой вариант замены светодиодов в задних фонарях SRX1

[PavelMinsk]

Привет!

Хотел поделиться опытом замены светодиодов. Не буду описывать процесс разборки корпуса, потому что он у меня уже был разобран и склеен герметиком, в связи с чем я отделался малым: сначала прошелся по шву скальпелем, а потом оттягивая прозрачный пластик, подрезал оголившийся силикон.

Ну а про сами светодиоды подробнее:

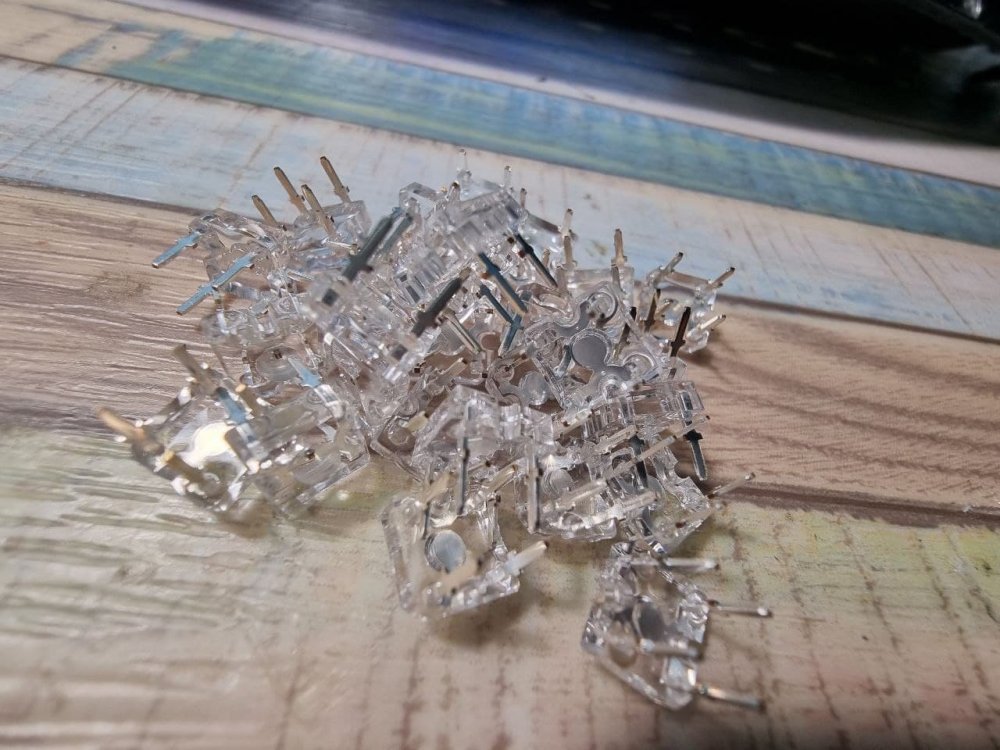

Заказал светодиоды TLWR8900. Красные. Оранжевых не нашел. Поворотники будут красными. Заказал сразу на 2 фонаря, на повороты и стопы. Буду менять все, чтобы светили одинаково.

Приступим:

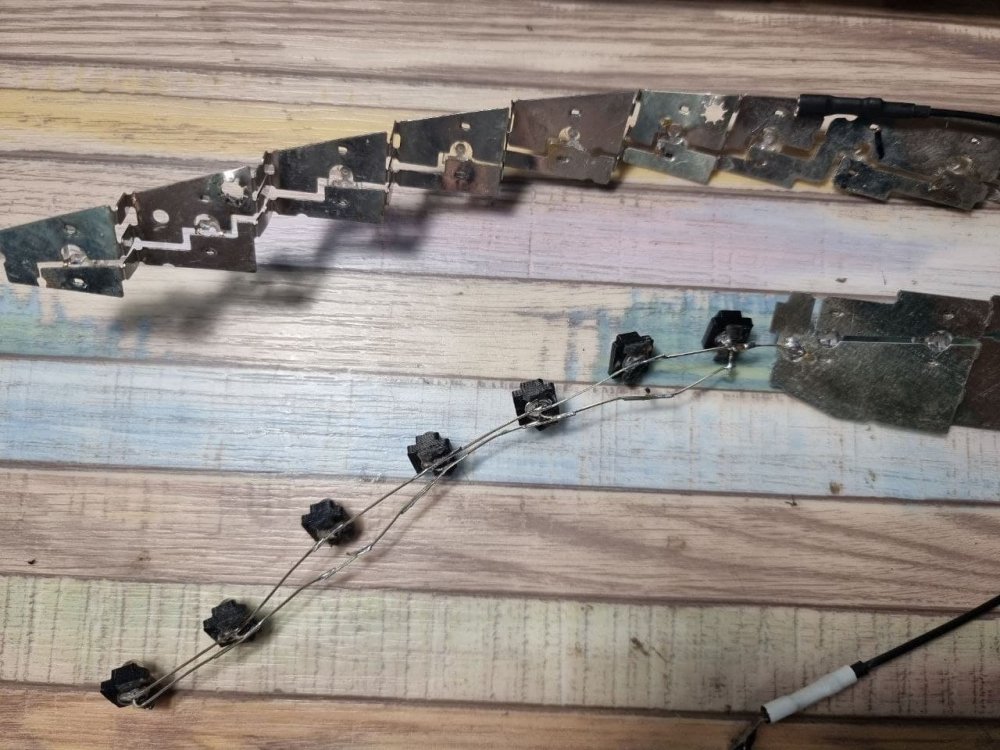

1. После разборки фары вынимаем установленные токопроводящие шины, к которым приварены диоды. Ну, или как в моём случае, какую-то дичь...

На самом деле, это первая попытка ремонта. На тот момент я не знал, что на светодиоды идет 60мА тока. Светодиоды были выбраны не верно, что привело к очень быстрому их выгоранию. Но опыт всё-таки был получен))

2. Набросал в Autodesk Fusion 360 модельку втулки для центрирования светодиодов. Мне хотелось, чтобы все диоды были установлены максимально ровно. Напечатал, прикинул, подредактировал модель и напечатал втулки (проставки, центровки) на всю фару.

Принцип работы этой втулки прост: она становится четко в пазики фонаря, а в неё уже вставляется всетодиод.

3. Приклеил напечатанные детали к фаре. Клеил на цианакрилатный клей. Клей, возможно не особо подходящий. Возможно лучше было бы клеить на какой-нибудь силикон (советую силикон victor reinz, безкислотный, черный), он эластичный и не отвалится от вибраций. Далее вклеиваем светодиоды в напечатанную деталь. Получается ровно, четко, идеально. Именно так и планировалось.

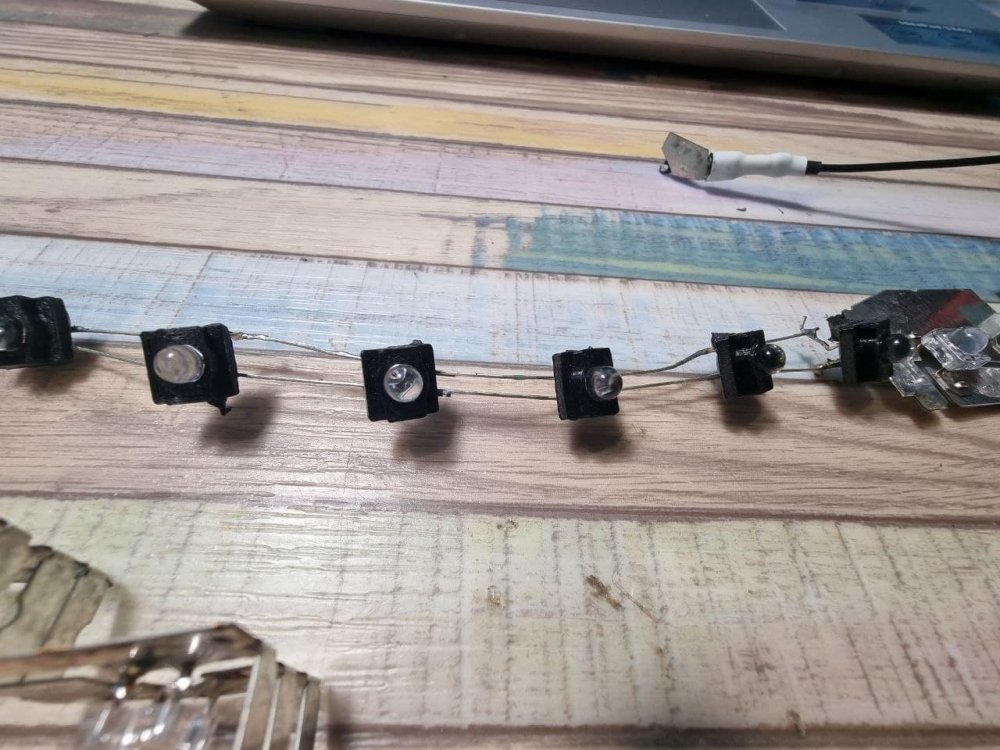

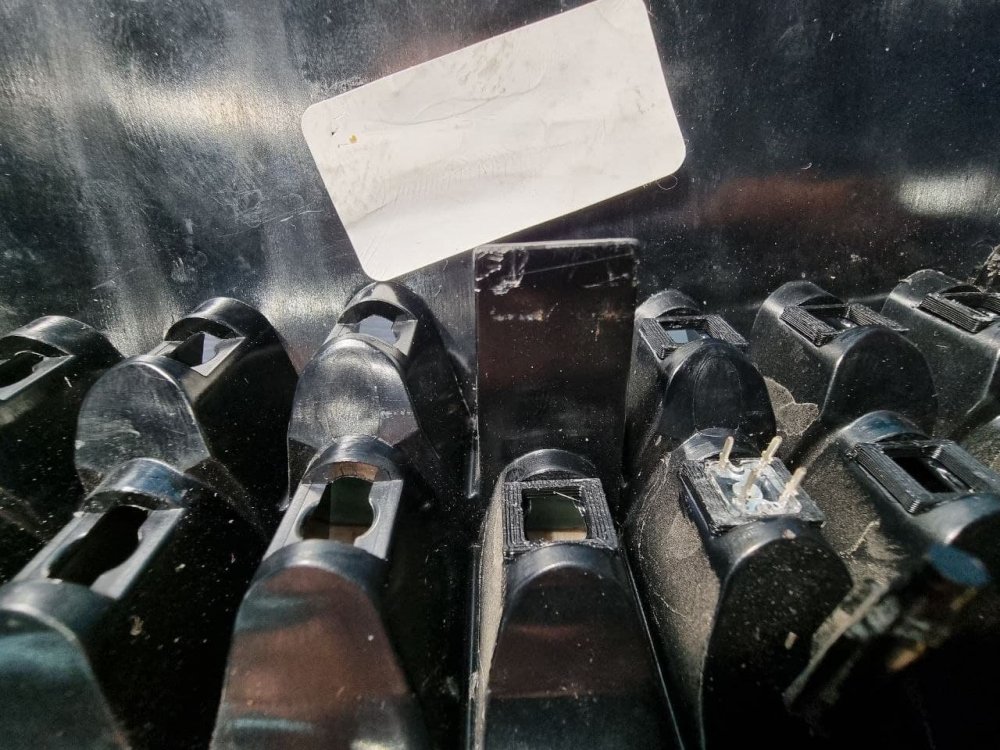

Тут хорошо видно родной паз - вклеенная деталь - установленный светодиод.

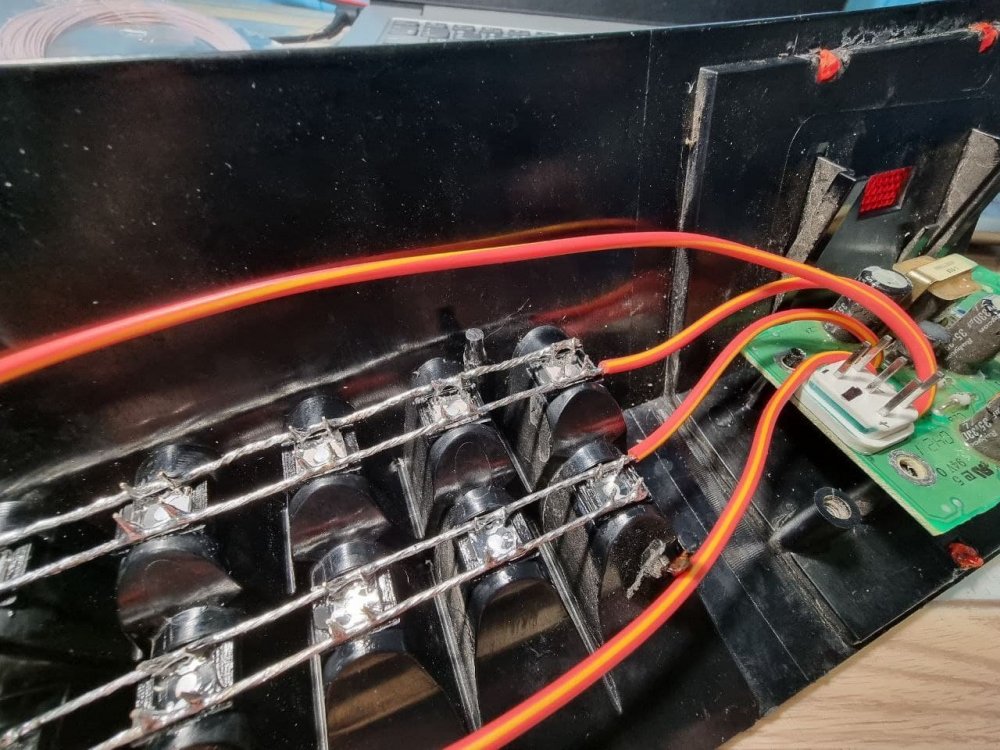

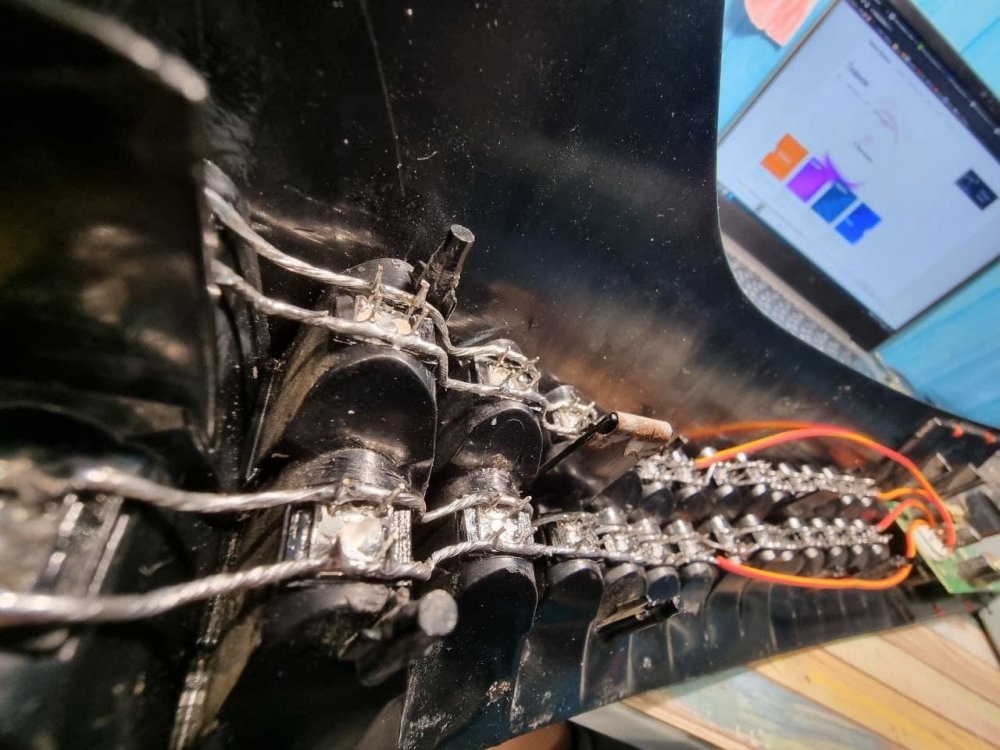

4. Для пайки светодиодов взял провод 1-1.5кв. Оголил, залудил полностью. Получилась хорошая замена стандартным пластинам. Провод специально брал толстым, чтобы не изгибался, не ломался и не коротнуло от вибраций. Пропаял все диоды между собой, прокладывая лужёный провод максимально аккуратно.



Раз уж всё поменяно, меняю и провода подключения к плате. Проще перепаять их от платы, чем изобретать подключение



5. Прозваниваем все, проверяем, умиляемся своим мастерством и переходим к п.6

6. Далее бортуем провода к корпусу фары. Можно силиконом. Фото этого нету, сорян ))

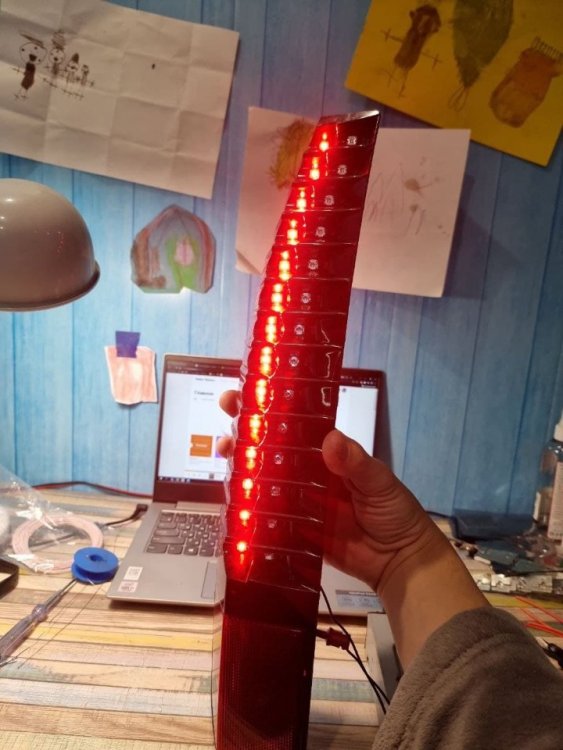

Итоговый результат:

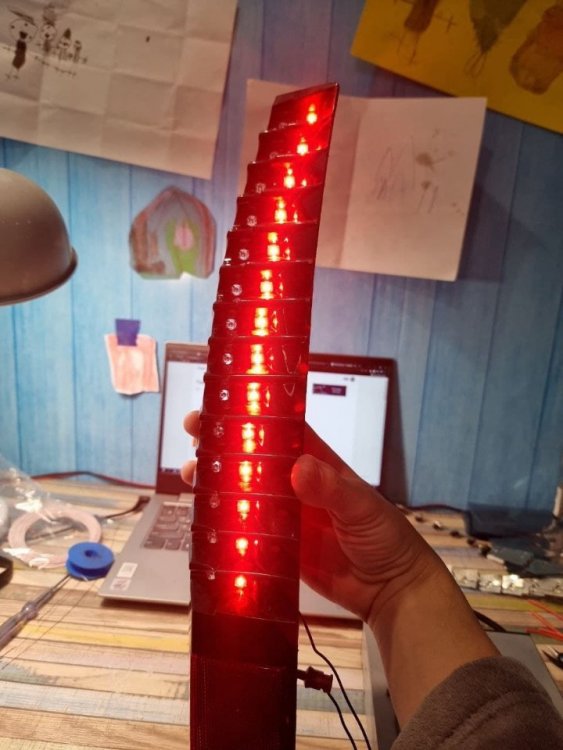

габарит



стоп



поворот.

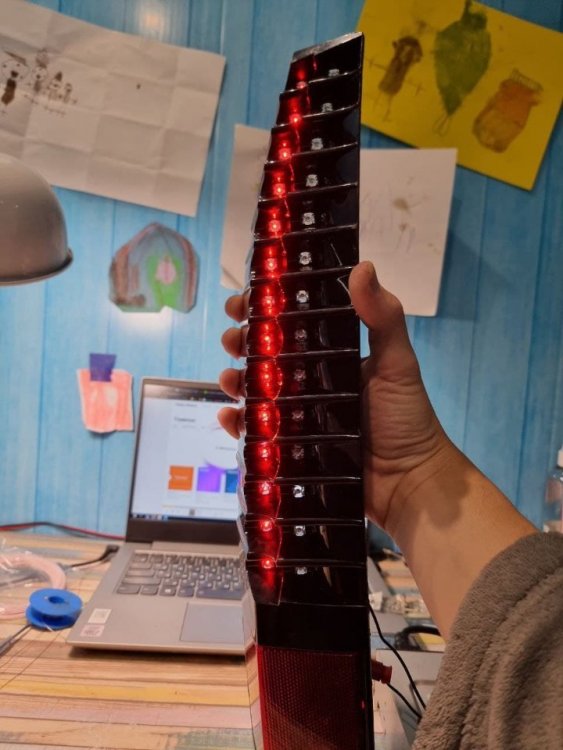

Собираем, устанавливаем на место. Я пока не клеил, собрал временно и катаюсь уже неделю. Всё хорошо, всё работает без нареканий. Значит можно клеить. Заодно и вторую фару перепаять, а то сейчас один поворотник красный, а другой - оранжевый))

Светодиоды светят очень качественно. Ярче родных. Такие маленькие кастрики прямиком из ада.

Спасибо за внимание, надеюсь инфа будет кому-нибудь полезна.

[Lev]

Выложи куда модельку для 3д печати.

[PavelMinsk]

27 минут назад, Lev сказал:

Выложи куда модельку для 3д печати.

Залил STL на гугл диск

https://drive.google.com/file/d/1OrUuGUgj5IdmmoyvX_q4TpkHfn7f6uho/view?usp=sharing

[Maxim]

топ отчет, закрепил!

[toptulaw]

Сегодня занялся этим же делом. родные металлические пластины хорошо лудятся канифолью, аккуратно подогнул ножки L и припаял светодиоды взамен по месту, по две ноги на сторону. Выгорела только одна группа, хватило 7 штук. Сложновато с разборкой, возникло желание посадить стекло на винты. Поборол.
